- 超薄迴轉閥體
縮短外型長度，可以減少機械組裝的干涉及重量負擔。
- 安全結構
內藏止迴閥設計，於突發之壓降時仍可保持推力。

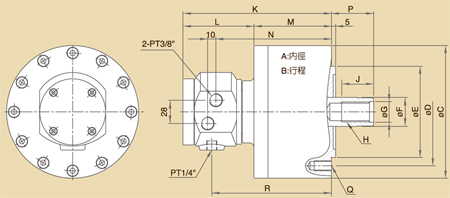

| 尺寸圖 |
 |
 |
|
 |
| 規格表 |
單位/mm |
| 型式 / 規格 |
A |
B |
C |
D |
E
(h7) |
F |
G max.
(H8) |
H |
| L1020R |
105 |
20 |
135 |
100 |
80 |
30 |
21 |
M20×2.5P |
| L1225R |
125 |
25 |
160 |
130 |
110 |
35 |
25 |
M24×3P |
| L1530R |
150 |
30 |
190 |
130 |
110 |
45 |
31 |
M30×3.5P |
| L2035R |
200 |
35 |
245 |
145 |
120 |
55 |
37 |
M36×4P | |
| 型式 / 規格 |
J |
K |
L |
M |
N |
P max. |
P min. |
| L1020R |
35 |
172 |
86 |
86 |
132 |
45 |
25 |
| L1225R |
45 |
180 |
86 |
94 |
140 |
51 |
26 |
| L1530R |
45 |
189 |
84 |
105 |
149 |
56 |
26 |
| L2035R |
60 |
206.5 |
83 |
123.5 |
166.5 |
69 |
34 | |
| 型式 / 規格 |
Q |
R |
活塞行程
(mm) |
最高迴轉速
r.p.m (min-1) |
慣性矩
(kg．m2) |
流量
(ι/min) |
最高使用壓力
kgf/cm2 (Mpa) |
活塞面積(cm2) |
最大推力 |
淨重 (kg) |
| 推力側 |
拉力側 |
kgf |
(KN) |
| L1020R |
6-M10×1.5P |
137 |
20 |
6000 |
0.013 |
0.8 |
40 (3.9) |
86 |
79 |
3200 |
(31.4) |
6.6 |
| L1225R |
6-M12×1.75P |
145 |
25 |
6000 |
0.023 |
0.8 |
40 (3.9) |
122 |
113 |
4600 |
(45.1) |
8.8 |
| L1530R |
12-M12×1.75P |
154 |
30 |
5500 |
0.048 |
0.8 |
40 (3.9) |
176 |
160 |
6500 |
(63.7) |
12.8 |
| L2035R |
12-M16×2P |
171.5 |
35 |
5500 |
0.098 |
0.8 |
40 (3.9) |
314 |
290 |
11800 |
(115.6) |
22.5 | |
|
